Wenn du eine Photovoltaikanlage auf deinem Flachdach planst, sind die richtige Aufständerung und die optimale Ausrichtung entscheidend für maximale Stromerträge und eine langfristige Rentabilität. Fehlende Berücksichtigung dieser Faktoren kann zu suboptimalen Ergebnissen führen und deine Investition schmälern.
Das sind die beliebtesten Aufständerungssystem Produkte
Keine Produkte gefunden.Grundlagen der Photovoltaikanlage auf dem Flachdach
Ein Flachdach bietet zwar oft großzügige Flächen für Solarmodule, stellt aber spezifische Anforderungen an die Montage und Planung von Photovoltaikanlagen. Im Gegensatz zu Schrägdächern, bei denen die Dachneigung bereits eine gewisse Ausrichtung und Neigung vorgibt, müssen bei Flachdächern diese Parameter aktiv durch Aufständerungssysteme geschaffen werden. Dies erfordert eine sorgfältige Planung, um Schattenwurf durch benachbarte Gebäude oder Aufbauten zu vermeiden und den Lichteinfall über den Tag und das Jahr hinweg zu optimieren.
Die Bedeutung der Aufständerung bei Flachdach-PV-Anlagen
Die Aufständerung bezeichnet das System, das die Solarmodule in einem bestimmten Winkel und Abstand zum Dach anbringt. Bei Flachdächern ist die Wahl des Aufständerungssystems von zentraler Bedeutung, da sie direkt die Leistung der Anlage beeinflusst. Die Hauptziele einer durchdachten Aufständerung sind:
- Optimale Neigung: Die Module werden in einem Winkel aufgestellt, der den Lichteinfall über das gesamte Jahr maximiert. Dies berücksichtigt sowohl den tiefer stehenden Wintersonnenstand als auch den höher stehenden Sommersonnenstand.
- Vermeidung von Verschattung: Der Abstand zwischen den Modulreihen muss so gewählt werden, dass sich die Module nicht gegenseitig verschatten, insbesondere in den Morgen- und Abendstunden sowie im Winter, wenn die Sonne tief steht.
- Lastenmanagement: Das Aufständerungssystem muss sicherstellen, dass die Wind- und Schneelasten sicher auf die Dachkonstruktion übertragen werden, ohne diese zu beschädigen. Die Statik des Gebäudes spielt hier eine entscheidende Rolle.
- Regenwasserableitung: Das System sollte so konzipiert sein, dass Regenwasser ungehindert abfließen kann, um Schmutzansammlungen und potenzielle Schäden durch stehendes Wasser zu vermeiden.
- Zugänglichkeit und Wartung: Ein gut gestaltetes Aufständerungssystem ermöglicht auch die einfache Reinigung der Module und Wartungsarbeiten.
Arten von Aufständerungssystemen für Flachdächer
Es gibt verschiedene Systeme zur Aufständerung von Solarmodulen auf Flachdächern. Die Wahl hängt von Faktoren wie Dachneigung, Flächenverfügbarkeit, Windlasten und den Anforderungen des Installateurs ab.

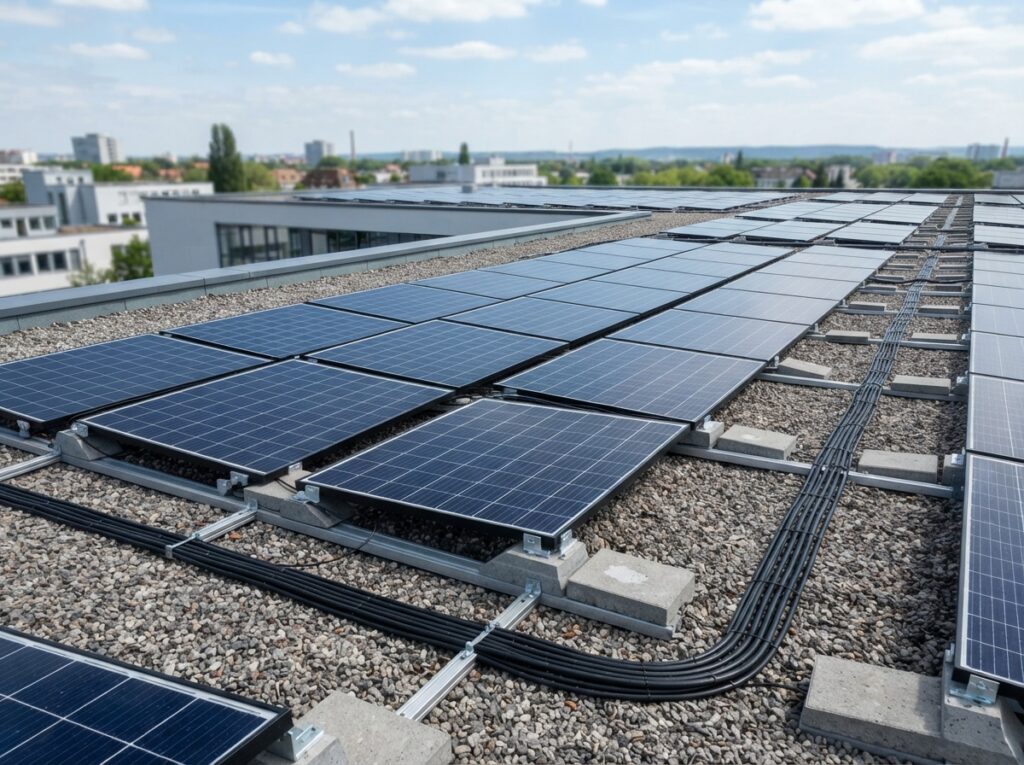

- Klassische Aufständerung mit Ballastierung: Hierbei werden die Module auf Dreiecksständern montiert, die durch Gewichte (z.B. Betonplatten) auf dem Dach gesichert werden. Dieses System vermeidet eine Durchdringung der Dachabdichtung, erfordert aber eine genaue Prüfung der Traglast des Daches.
- Aufständerung mit Dachdurchdringung: Bei dieser Methode werden die Ständer direkt in die Dachkonstruktion verschraubt. Dies bietet eine sehr stabile Befestigung, erfordert aber eine sorgfältige Abdichtung, um Wasserschäden zu vermeiden.
- Kombinierte Systeme: Oft werden auch Systeme eingesetzt, die eine leichte Dachneigung nutzen oder eine Kombination aus beidem darstellen, um die Vorteile verschiedener Ansätze zu nutzen.
Optimale Ausrichtung der Solarmodule
Neben der Aufständerung spielt die Ausrichtung der Module eine Schlüsselrolle für die Energieerträge. Bei einem Flachdach hast du die Freiheit, die Module ideal auszurichten. Das Ziel ist, dass die Module möglichst lange und möglichst direkt von der Sonne beschienen werden.
Südausrichtung: Der Idealfall
Die klassische und oft ertragreichste Ausrichtung für Photovoltaikmodule ist die direkte Südausrichtung. In der nördlichen Hemisphäre erreicht die Sonne mittags ihren höchsten Punkt im Süden. Eine Südausrichtung maximiert daher die Einstrahlung während der Hauptproduktionszeit.
Ost-West-Ausrichtung: Eine attraktive Alternative
Für viele Hausbesitzer, insbesondere solche mit einem hohen Eigenverbrauch ihres erzeugten Stroms, kann eine Ost-West-Ausrichtung sehr vorteilhaft sein. Hierbei werden die Module auf einer Seite nach Osten und auf der anderen Seite nach Westen ausgerichtet. Dies führt zu einer flacheren Ertragskurve über den Tag verteilt:
- Morgenertrag: Die ostausgerichteten Module produzieren bereits am Morgen Strom.
- Mittagsertrag: Die westausgerichteten Module erzeugen Strom, wenn die Sonne im Süden steht, während die ostausgerichteten Module ihre Leistung langsam reduzieren.
- Nachmittags-/Abendertrag: Die westausgerichteten Module liefern auch am Nachmittag und frühen Abend noch signifikante Erträge.
Diese gleichmäßigere Stromproduktion über den Tag hinweg passt oft besser zum Verbrauchsverhalten von Privathaushalten (morgendlicher Energiebedarf durch Frühstück, höherer Bedarf am Abend durch Heimkehr und Nutzung von Haushaltsgeräten) und kann somit den Eigenverbrauch und die Wirtschaftlichkeit der Anlage steigern, auch wenn der Spitzenertrag unter dem einer reinen Südausrichtung liegen mag.
Nordausrichtung: Eher unüblich
Eine Nordausrichtung ist in der Regel nicht empfehlenswert, da die Sonneneinstrahlung hier deutlich geringer ist. In Ausnahmefällen kann dies bei sehr starken Verschattungsproblemen auf anderen Seiten eine Option sein, wird aber meist vermieden.
Die richtige Neigung der Module
Die Neigung der Solarmodule beeinflusst ebenfalls die jährliche Energieausbeute. Die optimale Neigung hängt von der geografischen Breite und der gewünschten Ertragsverteilung über das Jahr ab.
Optimale Neigungswinkel für Deutschland
Für Deutschland liegt der theoretisch optimale Neigungswinkel für eine ganzjährige Maximalertragserzielung oft zwischen 30 und 35 Grad. Da auf Flachdächern die Module meist aufgeständert werden, sind jedoch auch andere Winkel denkbar und oft praktikabel:
- Flache Neigungen (ca. 10-15 Grad): Diese sind oft eine gute Wahl, um die Anzahl der Module auf der verfügbaren Fläche zu maximieren und gleichzeitig einen guten Selbstreinigungseffekt durch Regenwasser zu erzielen. Der Ertragsverlust im Vergleich zu einem flacheren Winkel ist oft gering.
- Mittlere Neigungen (ca. 30-40 Grad): Diese Neigungen nähern sich dem theoretischen Optimum für maximale Jahreserträge. Sie können sinnvoll sein, wenn die Verschattungssituation eine optimale Ausrichtung zulässt.
- Doppelmodul-Aufständerungen: Hierbei werden zwei Modulreihen übereinander montiert. Dies spart Fläche, erfordert aber eine sorgfältige Abstimmung der Neigung und des Abstands, um Schattenwurf zu vermeiden.
Wichtige Faktoren bei der Planung und Installation
Eine professionelle Planung ist unerlässlich, um die maximalen Erträge aus deiner Flachdach-PV-Anlage herauszuholen und gleichzeitig die Sicherheit und Langlebigkeit zu gewährleisten.
Verschattungsanalyse
Eine detaillierte Verschattungsanalyse ist ein Muss. Dabei werden:
- Benachbarte Gebäude
- Schornsteine, Lüftungsanlagen, Gauben auf dem eigenen Dach
- Bäume oder andere bauliche Elemente
berücksichtigt. Moderne Planungstools können den potenziellen Ertragsverlust durch Schattenwurf präzise simulieren und helfen, die optimale Modulanordnung und den Abstand der Aufständerung zu bestimmen.
Wind- und Schneelasten
Flachdächer sind oft höheren Windlasten ausgesetzt als geneigte Dächer. Die Aufständerungssysteme müssen so konzipiert sein, dass sie diesen Kräften sicher standhalten. Ebenso muss die Schneelast berücksichtigt werden, insbesondere in Regionen mit viel Niederschlag im Winter. Die Tragfähigkeit des Daches und die Stabilität des Aufständerungssystems müssen von einem Statiker geprüft werden.
Dachabdichtung und Entwässerung
Bei Systemen, die eine Durchdringung der Dachabdichtung erfordern, ist eine fachgerechte und langlebige Abdichtung von größter Wichtigkeit, um Feuchtigkeitsschäden zu vermeiden. Auch bei ballastierten Systemen muss auf eine gute Entwässerung geachtet werden, um stehendes Wasser zu verhindern, das die Dachhaut beschädigen oder zu Frostschäden führen kann.
Modultypen und Wechselrichter
Die Wahl der Solarmodule und des passenden Wechselrichters ist ebenfalls relevant. Dünnschichtmodule, monokristalline oder polykristalline Module haben unterschiedliche Eigenschaften in Bezug auf Leistung, Temperaturkoeffizienten und Reflexion. Moduloptimierer oder Mikrowechselrichter können bei komplexen Verschattungssituationen helfen, indem sie die Leistung jedes einzelnen Moduls optimieren.
Wirtschaftlichkeitsberechnung
Eine fundierte Wirtschaftlichkeitsberechnung berücksichtigt die Investitionskosten, die zu erwartenden Erträge (abhängig von Ausrichtung, Neigung und Verschattung), die Einspeisevergütung, den Eigenverbrauch und die Lebensdauer der Anlage. Die optimale Aufständerung und Ausrichtung sind hierbei wesentliche Stellschrauben zur Maximierung der Rendite.
Übersicht wichtiger Aspekte bei Flachdach-PV
| Kategorie | Bedeutung für Ertrag und Langlebigkeit | Typische Herausforderungen | Optimierungsansätze |
|---|---|---|---|
| Aufständerungssystem | Bestimmt Neigung und Abstand der Module; beeinflusst Verschattung und Lastenübertragung. | Windlasten, Schneelasten, Dachstatik, Gewicht (Ballastierung). | Auswahl geeigneter Systeme (ballastiert, durchdringend), sorgfältige Statikprüfung, Berücksichtigung von Schneeabrutschungen. |
| Modulausrichtung | Maximiert die Sonneneinstrahlung über den Tag und das Jahr. | Verschattung durch Umgebungsbebauung oder eigene Dachaufbauten. | Südausrichtung für maximalen Spitzenertrag; Ost-West-Ausrichtung für gleichmäßigere Verteilung und höheren Eigenverbrauch. |
| Modulneigung | Beeinflusst den Einfallswinkel des Sonnenlichts auf die Module über das Jahr. | Kompromiss zwischen flacher Neigung (weniger Platzbedarf) und steilerer Neigung (höherer Ertrag). | Anpassung an Breitengrad und gewünschte Ertragsverteilung (z.B. 10-15° für mehr Fläche, 30-35° für Jahresmaximum). |
| Verschattungsmanagement | Verhindert Ertragsverluste durch Abschattung von Modulen. | Gebäude, Bäume, Dachaufbauten, interne Verschattung zwischen Modulreihen. | Detaillierte Verschattungsanalyse, optimale Modulanordnung und Abstände, Einsatz von Moduloptimierern/Mikrowechselrichtern. |
| Dachintegrität | Sicherstellung der Dichtigkeit und strukturellen Integrität des Daches. | Wassereintritt bei Dachdurchdringungen, mechanische Belastung durch Aufständerungssysteme. | Fachgerechte Abdichtung, Statikprüfung, regelmäßige Inspektion. |
Das sind die neuesten Aufständerungssystem Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Photovoltaik auf dem Flachdach: Was ist bei Aufständerung und Ausrichtung wichtig?
Welche Dachneigung ist für eine PV-Anlage auf dem Flachdach am besten?
Die optimale Dachneigung für maximale Jahreserträge liegt in Deutschland typischerweise zwischen 30 und 35 Grad. Da du auf einem Flachdach die Module aber aufständerst, kannst du diesen Winkel gezielt einstellen. Oft sind aber auch flachere Neigungen von 10-15 Grad sinnvoll, da sie mehr Module auf der Fläche unterbringen und das Selbstreinigungspotenzial durch Regen erhöhen.
Ist eine Südausrichtung auf dem Flachdach immer die beste Wahl?
Eine Südausrichtung ist in der Regel diejenige, die den höchsten Spitzenertrag erzielt, da die Sonne mittags ihren höchsten Stand im Süden erreicht. Für einen hohen Eigenverbrauch kann jedoch eine Ost-West-Ausrichtung vorteilhafter sein, da sie die Stromproduktion über den Tag gleichmäßiger verteilt und somit besser zu deinem Verbrauchsverhalten passen kann.
Wie wichtig ist die Verschattungsanalyse für eine Flachdach-PV-Anlage?
Die Verschattungsanalyse ist extrem wichtig. Schon geringe Verschattungen können die Leistung der gesamten Modulreihe stark beeinträchtigen. Eine sorgfältige Analyse hilft dir, die Module so zu positionieren und den Abstand zwischen den Modulreihen so zu wählen, dass sich gegenseitige Verschattungen vermieden werden und der Einfluss von umliegenden Objekten minimiert wird.
Welche Arten von Aufständerungssystemen gibt es für Flachdächer?
Es gibt hauptsächlich zwei Arten: Systeme mit Ballastierung, bei denen Gewichte die Module fixieren, und Systeme mit Dachdurchdringung, bei denen die Ständer direkt in die Dachkonstruktion geschraubt werden. Beide Systeme haben Vor- und Nachteile hinsichtlich Montage, Lasten und Dachintegrität.
Muss ich die Statik meines Flachdaches für eine PV-Anlage prüfen lassen?
Ja, das ist unbedingt notwendig. Die Aufständerungssysteme und die darauf montierten Module bringen zusätzliches Gewicht auf das Dach. Insbesondere bei Systemen mit Ballastierung muss sichergestellt werden, dass die Dachkonstruktion die zusätzlichen Lasten durch Wind, Schnee und das Eigengewicht der Anlage tragen kann. Ein Statiker kann dies exakt berechnen.
Welchen Einfluss hat die Reinigung auf die Leistung einer Flachdach-PV-Anlage?
Staub, Pollen, Vogelkot und Laub können sich auf den Modulen ablagern und die Sonneneinstrahlung reduzieren, was zu Leistungseinbußen führt. Eine regelmäßige Reinigung, insbesondere in trockenen oder staubigen Perioden, kann die Erträge optimieren. Flachere Neigungen unterstützen oft einen besseren Selbstreinigungseffekt durch Regen.
Lohnt sich eine Ost-West-Ausrichtung, wenn der Ertrag geringer ist als bei Südausrichtung?
Ja, oft lohnt sich eine Ost-West-Ausrichtung, besonders wenn du einen hohen Eigenverbrauch an Solarstrom hast. Die gleichmäßigere Energieproduktion über den Tag verteilt bedeutet, dass du mehr von deinem selbst erzeugten Strom direkt verbrauchen kannst, anstatt ihn ins Netz einspeisen zu müssen. Dies kann die Wirtschaftlichkeit der Anlage für dich persönlich verbessern.
