Verschattung bei Photovoltaik: Wie stark beeinflusst Schatten den Ertrag?

Du fragst dich, wie stark sich Schatten auf den Ertrag deiner Photovoltaikanlage auswirken und welche Faktoren dabei eine Rolle spielen. Verstehst du die Zusammenhänge, kannst du deine Anlage optimal planen und die Verluste minimieren, um die bestmögliche Rendite zu erzielen.

Das sind die beliebtesten PV Schattenanalyse Produkte

Der Einfluss von Verschattung auf Photovoltaik-Erträge

Schatten auf Photovoltaikmodulen ist ein kritischer Faktor, der den Energieertrag erheblich reduzieren kann. Selbst ein kleiner Schattenbereich auf einem Solarmodul kann weitreichende Auswirkungen auf die gesamte String-Leistung haben. Dies liegt an der Art und Weise, wie Solarzellen und Module miteinander verschaltet sind. In einem Modul sind mehrere Solarzellen in Reihe geschaltet, um eine höhere Spannung zu erzeugen. Wenn eine dieser Zellen durch Schatten abgedeckt wird, wirkt sie wie ein Widerstand und begrenzt den Stromfluss für alle anderen Zellen im selben Strang. Dies führt zu einem überproportionalen Leistungsverlust, der oft deutlich höher ist als der Anteil der verschatteten Fläche.

Arten von Verschattung

Es gibt verschiedene Quellen für Verschattung, die sich in ihrer Dauer, Intensität und Wiederkehr unterscheiden. Eine genaue Analyse dieser Quellen ist entscheidend für eine fundierte Planung.

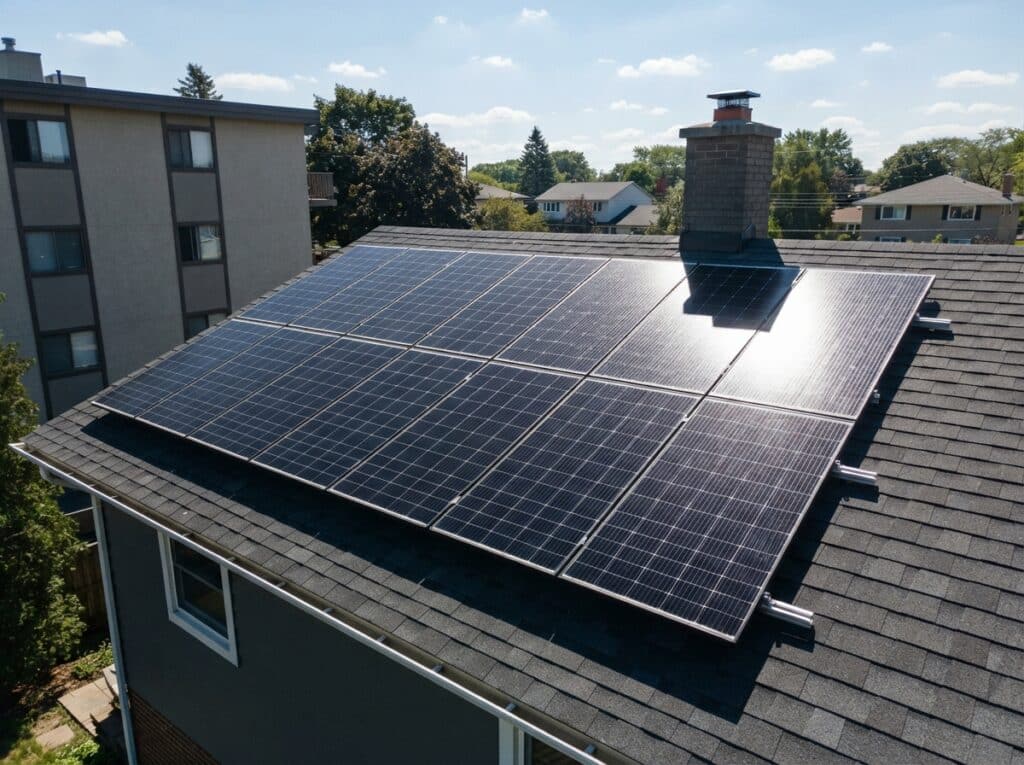

• Fixe Verschattung: Hierzu zählen permanente Hindernisse wie Bäume, Schornsteine, Gauben, Nachbargebäude oder Antennen. Diese sind meist konstant vorhanden und müssen bei der Standortwahl und Modulausrichtung berücksichtigt werden.
• Temporäre Verschattung: Diese Art von Schatten wird durch Objekte verursacht, die sich bewegen oder deren Position sich im Laufe des Tages oder des Jahres ändert. Beispiele hierfür sind Wolken, der Sonnenstand (tiefer Sonnenstand im Winter kann tief stehende Bäume oder Gebäude bedeuten), aber auch sich bewegende Objekte wie Nachbarbäume, die im Wind schwanken.
• Teilverschattung: Hierbei wird nur ein Teil eines Solarmoduls oder einer Anlage beschattet. Dies ist oft die heimtückischste Form der Verschattung, da sie auf den ersten Blick unterschätzt werden kann, aber signifikante Leistungseinbußen verursacht.
• Vollverschattung: Bei der Vollverschattung wird ein ganzes Modul oder sogar die gesamte Anlage abgedeckt. Dies kann durch Schnee, Laub, aber auch durch das vollständige Überbauen durch ein Gebäude geschehen.

Die Rolle von Bypass-Dioden

Moderne Solarmodule sind mit Bypass-Dioden ausgestattet, die eine wichtige Schutzfunktion bei Verschattung übernehmen. Wenn ein Teil eines Moduls verschattet ist, wird die betroffene Zelle oder Zellengruppe durch die Bypass-Diode umgangen. Dies verhindert, dass diese Zelle als Widerstand wirkt und die Leistung des gesamten Moduls stark reduziert. Stattdessen fließt der Strom über die Diode ab. Dies minimiert zwar die Auswirkungen der Verschattung auf das betroffene Modul, führt aber dennoch zu einem Leistungsverlust, da die umgangenen Zellen keinen Strom erzeugen. Die Anzahl und Platzierung der Bypass-Dioden variiert je nach Modulhersteller und -typ. In der Regel gibt es für etwa 15-20 Zellen eine Bypass-Diode.

Auswirkungen auf den Gesamtertrag

Die Auswirkungen von Verschattung auf den Gesamtertrag einer Photovoltaikanlage sind nicht linear. Das bedeutet, dass eine 10%ige Verschattung nicht zwangsläufig zu einem 10%igen Ertragsverlust führt. Vielmehr kann der Verlust deutlich höher sein. Dies hängt von mehreren Faktoren ab:

• Anzahl der verschatteten Module: Je mehr Module in einem String von Schatten betroffen sind, desto stärker sinkt die Gesamtleistung.
• Stringkonfiguration: Bei einer Reihenschaltung von Modulen (Standard in den meisten Anlagen) hat die Verschattung eines einzelnen Moduls Auswirkungen auf den gesamten String.
• Auslegung des Wechselrichters: Moderne Wechselrichter mit String-Optimierern oder Multi-MPPT-Technologie können die negativen Auswirkungen von Verschattung auf einzelnen Strings teilweise kompensieren.
• Modultechnologie: Dünnschichtmodule reagieren oft anders auf Verschattung als kristalline Module.

Wissenschaftliche Studien und praktische Messungen zeigen, dass bereits eine geringfügige Teilverschattung von wenigen Prozent der Moduloberfläche zu Ertragsverlusten von 10-20% und mehr führen kann. Bei stärkerer oder länger andauernder Verschattung können die Verluste bis zu 50% oder sogar mehr betragen. Dies unterstreicht die Notwendigkeit einer sorgfältigen Standortanalyse und Planung, um potenzielle Schattenquellen frühzeitig zu identifizieren und zu vermeiden.

Quantifizierung der Ertragsverluste durch Verschattung

Die genaue Quantifizierung von Ertragsverlusten durch Verschattung ist komplex und hängt von einer Vielzahl von Faktoren ab. Moderne Planungstools und Simulationen können hierbei wertvolle Dienste leisten, um potenzielle Verluste abzuschätzen.

Simulationssoftware und Ertragsgutachten

Professionelle Planer nutzen spezielle Software, um die Sonneneinstrahlung an einem bestimmten Standort über das Jahr hinweg zu simulieren. Dabei werden auch potenzielle Verschattungsquellen berücksichtigt, indem deren Größe, Position und zeitliche Verfügbarkeit erfasst werden. Basierend auf diesen Daten kann die Software den prognostizierten Energieertrag der Photovoltaikanlage berechnen und die potenziellen Verluste durch Verschattung aufzeigen. Ein detailliertes Ertragsgutachten liefert dir eine fundierte Basis für deine Entscheidung.

Messdaten und reale Fallbeispiele

Zusätzlich zu Simulationen liefern reale Messdaten aus bestehenden Anlagen wertvolle Erkenntnisse. Durch die Überwachung der Leistung einzelner Module oder Strings können Betreiber und Installateure Verschattungseffekte direkt erkennen und quantifizieren. Fallbeispiele aus der Praxis zeigen immer wieder, dass eine sorgfältige Planung, die Verschattung von Anfang an berücksichtigt, zu deutlich höheren Erträgen führt als eine Anlage, bei der Schattenquellen ignoriert wurden.

Faktoren, die die Stärke des Schatteneinflusses bestimmen

Nicht jeder Schatten wirkt sich gleich stark aus. Die Intensität und Auswirkung eines Schattens auf deine Photovoltaikanlage hängen von mehreren Faktoren ab.

1. Objektform und -größe

Die Form und Größe des verschattenden Objekts sind entscheidend. Ein schmaler Schornstein wirft einen anderen Schatten als ein dichter Baum. Die Größe bestimmt, wie viele Module oder welche Fläche der Module betroffen ist. Größere Objekte führen tendenziell zu größeren Schattenbereichen und damit potenziell höheren Verlusten, insbesondere wenn sie über einen längeren Zeitraum des Tages oder des Jahres Schatten werfen.

2. Abstand und Winkel zum Objekt

Der Abstand des verschattenden Objekts zu den Solarmodulen spielt eine wesentliche Rolle. Je näher das Objekt den Modulen ist, desto schärfer und dunkler ist der Schatten, und desto größer ist die Wahrscheinlichkeit, dass er einen signifikanten Teil der Modulfläche bedeckt. Auch der Winkel, unter dem das Licht auf das Modul trifft, beeinflusst die Schattenprojektion. Bei einem flachen Einfallswinkel der Sonne können auch weit entfernte, niedrige Objekte Schatten werfen.

3. Zeitliche Dauer und Wiederkehr des Schattens

Ein Schatten, der nur für kurze Zeit am Tag auftritt, hat geringere Auswirkungen als ein Schatten, der über mehrere Stunden hinweg besteht. Ebenso ist die saisonale Abhängigkeit wichtig. Ein Schatten, der nur im Sommer auftritt, wenn die Sonne hoch steht, ist weniger problematisch als einer, der im Winter zur Hauptproduktionszeit der Anlage präsent ist. Der typische Verlauf des Sonnenstandes im Tages- und Jahresverlauf muss bei der Analyse berücksichtigt werden.

4. Art des Solarmoduls und Zellverschaltung

Die Technologie der Solarmodule und die interne Verschaltung der Solarzellen beeinflussen, wie empfindlich ein Modul auf Verschattung reagiert. Wie bereits erwähnt, haben Bypass-Dioden eine dämpfende Wirkung, aber ihre Effektivität hängt von der Anordnung und Anzahl ab. Module mit „Half-Cut“-Zellen oder „Shingled“-Zellen können bei Teilverschattung teilweise bessere Ergebnisse erzielen als herkömmliche Module, da sie eine flexiblere Stromverteilung ermöglichen.

5. Wechselrichtertechnologie und Anlagendesign

Die Wahl des richtigen Wechselrichters kann die Auswirkungen von Verschattung erheblich beeinflussen. Anlagen mit mehreren Maximum Power Point Trackern (MPPTs) können die Leistung von Teilverschattung auf einzelnen Strings besser optimieren. Mikrowechselrichter oder Leistungsoptimierer auf Modulebene bieten die höchste Flexibilität und ermöglichen es, dass ein verschattetes Modul die Leistung der anderen Module im Strang nicht beeinträchtigt. Auch die Anordnung der Module in parallelen Strängen statt strenger Reihenschaltung kann die Ausbreitung von Schattenverlusten eindämmen.

Vermeidungsstrategien und Optimierungsmöglichkeiten

Das beste Mittel gegen Ertragsverluste durch Verschattung ist die Vermeidung. Wenn dies nicht vollständig möglich ist, gibt es verschiedene Strategien zur Optimierung.

Standortwahl und Anlagenplanung

Die gründlichste Methode ist die sorgfältige Auswahl des Installationsortes. Vermeide Dächer oder Flächen, auf denen bereits zur Planungszeit Schattenquellen erkennbar sind. Nutze die Ergebnisse von Schattenanalysen, um die optimale Ausrichtung und Neigung der Module zu bestimmen, sodass sie den geringsten Schatten von umliegenden Objekten abbekommen. Berücksichtige zukünftige Bebauung oder das Wachstum von Bäumen.

Modul-Optimierer und Mikrowechselrichter

Diese Technologien sind darauf ausgelegt, die Leistung jedes einzelnen Moduls zu optimieren. Leistungsoptimierer werden auf Modulebene installiert und passen die elektrische Kennlinie jedes Moduls an die Bedingungen an. Mikrowechselrichter wandeln den Gleichstrom direkt in Wechselstrom um und sind ebenfalls pro Modul installiert. Beide Lösungen sind besonders effektiv in Anlagen mit unterschiedlichen Ausrichtungen oder bei teilweiser Verschattung, da sie die negativen Auswirkungen eines einzelnen verschatteten Moduls isolieren.

String-Optimierung und Multi-MPPT-Wechselrichter

Moderne Wechselrichter verfügen oft über mehrere unabhängige MPPTs. Dies ermöglicht es, verschiedene Strings von Solarmodulen, die unterschiedlichen Bedingungen (z.B. unterschiedliche Ausrichtung oder teilweiser Schatten) ausgesetzt sind, separat zu optimieren. Die Anzahl der MPPTs sollte der Komplexität der Verschattungssituation Rechnung tragen.

Anpassung der Modulanordnung

In manchen Fällen kann es sinnvoll sein, die Modulanordnung anzupassen. Dies kann bedeuten, dass man nicht die gesamte verfügbare Fläche belegt, um Schattenbereiche zu umgehen, oder dass man Module auf unterschiedlichen Ebenen oder Dachebenen platziert, um die Schattenwurf-Interaktion zu minimieren.

Baumbeschneidung und Beseitigung von Hindernissen

Bei Verschattung durch Bäume kann eine regelmäßige Baumbeschneidung helfen, den Lichteinfall zu verbessern. In extremen Fällen kann auch die Rodung eines Baumes eine Option sein, insbesondere wenn er erhebliche und dauerhafte Ertragseinbußen verursacht.

Reinigung der Solarmodule

Obwohl dies primär der Entfernung von Verschmutzungen dient, kann eine regelmäßige Reinigung der Solarmodule auch dazu beitragen, dass sich kein dichter Bewuchs (wie Moos oder Algen) bildet, der zu einer leichten, aber stetigen Verschattung führen kann.

Tabelle: Zusammenfassung der Einflussfaktoren auf den Schattenertrag

Kategorie	Beschreibung	Auswirkungen auf Ertrag	Lösungsansätze
Objektmerkmale	Größe, Form, Dichte des verschattenden Objekts.	Große, dichte Objekte verursachen tiefere und breitere Schatten, was zu höheren Ertragsverlusten führt.	Standortwahl, Baumbeschneidung, Entfernung von Hindernissen.
Positionierung und Winkel	Abstand des Objekts zu den Modulen und der Winkel, unter dem der Schatten fällt.	Nähere Objekte werfen schärfere Schatten. Flache Sonnenwinkel im Winter können auch ferne Objekte relevant machen.	Optimale Ausrichtung und Neigung der Module, Berücksichtigung der geografischen Gegebenheiten.
Zeitliche Komponente	Dauer, Zeitpunkt (Tageszeit, Jahreszeit) und Wiederkehr der Verschattung.	Langanhaltende Schatten während der Spitzenproduktionszeiten (Sommermittag, Wintermorgen/-abend) führen zu signifikanten Verlusten.	Schattenanalysen, Einsatz von Modul-Optimierern/Mikrowechselrichtern, flexible Anlagendesigns.
Anlagentechnik	Modultechnologie (Zellverschaltung, Bypass-Dioden), Wechselrichtertyp (MPPTs), Einsatz von Optimierern.	Standardmodule in Reihenschaltung sind empfindlicher. Optimierer/Mikrowechselrichter isolieren Schatteneffekte.	Auswahl geeigneter Modul- und Wechselrichtertechnologie, Verwendung von Leistungsoptimierern.
Umgebungseinflüsse	Pflanzenwachstum, saisonale Laubentwicklung, Schneeauflagen.	Veränderliche Verschattung durch Wachstum oder saisonale Effekte.	Regelmäßige Wartung, Baumpflege, Schneeentfernung (falls möglich und sinnvoll).

Das sind die neuesten PV Schattenanalyse Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Verschattung bei Photovoltaik: Wie stark beeinflusst Schatten den Ertrag?

Wie stark beeinträchtigt ein einzelner Baum den Ertrag meiner Photovoltaikanlage?

Die Beeinträchtigung durch einen einzelnen Baum hängt stark von seiner Größe, Entfernung und dem Zeitpunkt der Verschattung ab. Ein großer Baum, der im Sommer mittags Schatten wirft, kann den Ertrag eines betroffenen Strings um bis zu 50% reduzieren. Selbst ein kleinerer Baum kann bei tiefem Sonnenstand im Winter erhebliche Schatten werfen. Eine genaue Schattenanalyse ist hier unerlässlich, um das genaue Ausmaß zu bestimmen.

Sind neue Photovoltaikmodule besser gegen Schatten geschützt als ältere Modelle?

Ja, moderne Photovoltaikmodule sind in der Regel besser gegen Schatten geschützt. Dies liegt an Fortschritten in der Zelltechnologie und der vermehrtem Einsatz von Bypass-Dioden. Weiterhin haben sich Moduldesigns wie „Half-Cut“-Zellen oder die Verwendung von Modul-Optimierern und Mikrowechselrichtern als sehr wirksam erwiesen, um die negativen Auswirkungen von Schatten einzelner Zellen oder Module zu minimieren.

Welchen Unterschied macht es, ob ein Schatten auf ein Modul oder auf den ganzen String fällt?

In einer Standard-Reihenschaltung von Solarmodulen wirkt das am stärksten verschattete Modul wie ein Flaschenhals für den gesamten String. Das bedeutet, dass die Stromstärke des gesamten Strings auf das Niveau des verschatteten Moduls reduziert wird, was zu einem überproportionalen Leistungsverlust führt. Wenn du Modul-Optimierer oder Mikrowechselrichter verwendest, wird dieser Effekt isoliert, und nur das betroffene Modul liefert weniger Ertrag, ohne die Leistung der anderen Module zu beeinträchtigen.

Macht es Sinn, eine Photovoltaikanlage auf einem Dach mit vielen Verschattungsquellen zu installieren?

Generell ist es ratsam, Dächer mit erheblichen und häufigen Verschattungsquellen zu meiden, wenn das Ziel eine maximale Energieausbeute ist. Wenn es keine Alternative gibt, solltest du unbedingt auf Technologien wie Modul-Optimierer oder Mikrowechselrichter setzen, um die Ertragseinbußen zu minimieren. Eine detaillierte Schattenanalyse und eine professionelle Planung sind hier absolut entscheidend.

Wie kann ich feststellen, ob meine Photovoltaikanlage von Schatten betroffen ist?

Du kannst dies auf verschiedene Weisen feststellen:

• Visuelle Inspektion: Achte auf offensichtliche Schattenquellen (Bäume, Gebäude, Schornsteine) und beobachte, ob diese Schatten auf deine Module werfen, besonders zu verschiedenen Tages- und Jahreszeiten.
• Leistungsüberwachung: Viele moderne Wechselrichter bieten detaillierte Leistungsdaten für jeden String. Wenn ein String dauerhaft oder zu bestimmten Zeiten deutlich weniger leistet als vergleichbare Strings, könnte dies auf Verschattung hindeuten.
• Professionelle Schattenanalyse: Ein Fachbetrieb kann mit spezieller Software und Messgeräten eine genaue Analyse der Verschattungssituation deiner Anlage durchführen.

Kann Schnee auf den Solarmodulen als Verschattung betrachtet werden und welche Auswirkungen hat das?

Ja, Schnee auf den Solarmodulen stellt eine Form der Vollverschattung dar und führt zu einem temporären, aber oft vollständigen Ertragsausfall für die verschatteten Bereiche. Die Auswirkungen sind je nach Dicke und Dauer der Schneebedeckung unterschiedlich. Moderne, geneigte Anlagen sind in der Regel besser darin, Schnee abzustoßen als flache Aufbauten. Bei starkem Schneefall kann es sinnvoll sein, die Schneelast zu beobachten, jedoch ist eine manuelle Schneeräumung aufgrund der damit verbundenen Risiken und Kosten oft nicht empfehlenswert.

Gibt es eine Faustregel, wie viel Ertrag durch Schatten verloren geht?

Es gibt keine allgemeingültige Faustregel, da die Verluste stark von den spezifischen Bedingungen abhängen. Allerdings gilt: Jede noch so kleine Verschattung reduziert den Ertrag. Selbst 5%ige Verschattung können bereits 10-20% Ertragsverlust bedeuten. Bei stärkerer und länger anhaltender Verschattung können die Verluste leicht 30-50% oder mehr erreichen. Eine genaue Schätzung ist nur durch eine individuelle Analyse möglich.
